壓力變送器是過程檢測控制領域中的重要設備之一，而在很久之前，變送器的檢測部件大多采用力平衡式，也就是測量比較復雜且功能單一。近10年，隨著技術的不斷發展，精密機械加工技術的提升，材料技術的完善提高，研發了差動電容作為主要檢測部件的新類型壓力變送器，也就是電容式壓力變送器，由于它在精度、可靠性、穩定性、小型輕量化、耐環境性等方面都優于力平衡式。
電容式壓力變送器的一次組件大致可分為兩類，根據受壓元件（膜片）的數目分為二枚式和一枚式。這種分類方法，既不是按稱之為位移平衡式、力平衡式的工作原理來分的。二枚式的結構如下：將兩枚特性一致的受壓元件相對安裝，用剛體使二者的中心一體化，在兩個受壓元件之間充滿非壓縮性流體。二次變化元件沉浸在兩個受壓元件之間的液體中，避免與過程液體直接接觸。

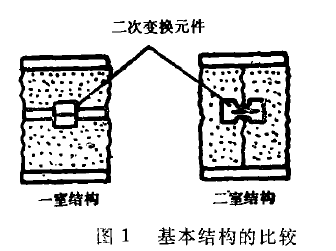

一枚式是用一枚受壓元件感受壓力，將它轉換成位移或者力，因此結構非常簡單。可是，這種方法用于測量壓力值來自一個方向的場合較好，而在受壓元件兩邊加以差壓的場合下，存在二次變化元件沉浸在過程液體中的缺點。為此，通常做成以下形式：將受壓元件夾在中間，另外配置二枚密封元件，成為總共三枚元件的結構，而在各元件直接充滿非壓縮性流體（也就是硅油）。這樣一來，二次變化元件可以沉浸在任意一邊的液體中。經過這樣處理之后，充滿非壓縮性流體的室的數目有兩種，二枚算一個，一枚算兩個個，三枚算兩個，并且分別稱之為一室結構和二室結構，如圖1所示。而這種結構的不同，導致壓力變送器的特點不同。
