怎樣校驗壓力變送器及其二次儀表

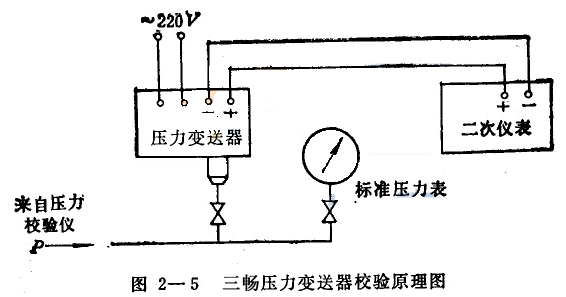

當把壓力變送器和二次儀表配合進行校驗時，應根據二次儀表的要求首先調配好連接導線的電阻(XCZ-103型動圈指示儀要求電阻為5歐姆)，同時也要檢查一下訊號源內阻(壓力變送器的輸出內阻)是否120±20%歐姆。然后參照?qǐng)D2一5進行校驗

校驗步驟為:
    1、把標準壓力表和霍爾壓力變送器裝到壓力校驗儀上，并按規定值接好連接導線。
    2、在沒加壓時，調整好二次儀表的機械零點。接通電源后，將穩壓電源供給滋爾片的直流電壓調為3伏。
    3、緩慢地增加壓力，選取四個以上的校驗點進行校驗，記錄讀數。
    4、指針到上限時，帶壓停止5分鐘后，再進行降壓反行程校驗。
    在校驗過程中，如果二次儀表的讀數大子或小于標準值可調整調幅電位器，改變供給霍爾片電壓的大小。
