1151雙法蘭差壓變送器在燒堿蒸發器工序中的應用

作時間：2014-06-13 來源：寧夏青銅峽樹脂廠儀表車間作者：鄒林喬

我廠燒堿蒸發工序采用三效順流蒸發工藝。在生產過程中, 蒸發器液位的可靠測量和準確指示顯得至關重要。我廠三臺蒸發器液位的檢測原采用電極式液位變換器, 只有液位的高低限報瞥, 還需中間繼電器轉換。由干蒸發器的液位有時波動大, 堿液呈沸騰狀, 常導致不銹鋼電極左右擺動, 互相碰撞或與容器壁相接觸, 從而造成經常出現的錯誤報警現象。工藝操作人員反映這種液位的高低限報警極不可靠。再者蒸發器上的視鏡在使用中常出現被鹽結晶堵塞現象, 造成無法觀察液位。另外, 玻璃視鏡在高溫的堿液中易被腐蝕。使用壽命短, 也不安全。針對這些情況, 根據工藝人員提出的既有液位指示,又有報警, 并且可靠性要高的要求, 我們重新選型設計和整改, 現場測量儀表采用1151DP型雙法蘭遠傳差壓變送器,（1151和3051、3851是一樣）控制室儀表采用帶指示的報警給定器, 報警給定器的報瞥輸出接點引到閃光報警器, 從而很好地解決了以前用變換器測液位存在的問題, 從2009年投運到現在一直使用正常。

在變送器選型時還需注意蒸發器內壁,尤其是一些死角易產生鹽結晶, 故需選用帶沖水孑L的法蘭測量裝置。又因燒堿在高溫高濃度下腐蝕性很強, 故遠傳裝置膜片需選用耐堿蝕性較好的SUS316合金、哈氏C合金以及更好的蒙耐爾合金。為了提高變送器的靈敏度,應根據現場安裝情況選擇盡可能比較短的毛細管。變送器的本體在安裝時還需遠離蒸發器, 以避開高溫。又由于三臺蒸發器內被測量介質( 堿液) 的濃度、壓力和溫度不同, 根據計算得出的三臺變送器的測量范圍亦不同。下面以1效液位變送器為例說明量程的計算和方案的選用。

儀表用途名稱: 1 效液位測量用變送器

被測介質: 含16 % NaOH 電解液

被測介質密度: ρ1=1.239×1000kg/m3

毛細管灌充液( 硅油) 密度:ρo=0.95×1000kg/m3

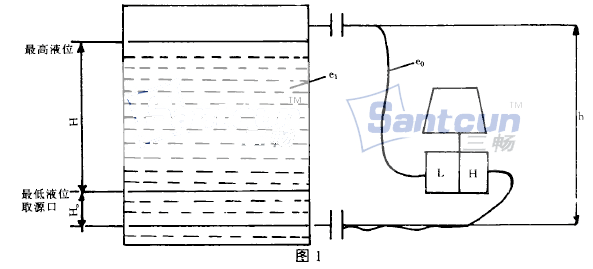

法蘭間距：h=1.4m

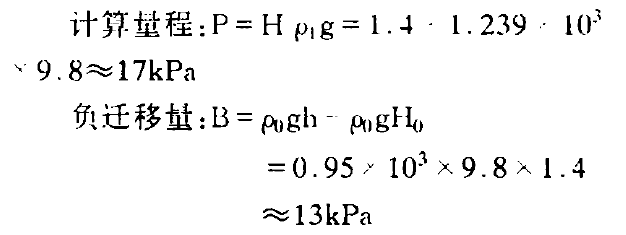

液位范圍：h=1.4m，這里取Ho=0 , 液位范圍與兩個取源口的中心距相等。
