羅斯蒙特壓力變送器3051系列變送器的工作原理 羅斯蒙特3051C壓力變送器調試方法

　　羅斯蒙特壓力變送器3051系列變送器是根據電磁感應定律，按JB/T9248-1999標準制造，用于測量管道中導電液體的體積流量，如水、污水、泥漿、礦漿、酸、堿、鹽液體及食品漿液等。在石油化工、礦冶、煤炭、水利工程給排羅斯蒙特壓力變送器3051系列變送器是根據電磁感應定律，按JB/T9248-1999標準制造，用于測量管道中導電液體的體積流量，如水、污水、泥漿、礦漿、酸、堿、鹽液體及食品漿液等。在石油化工、礦冶、煤炭、水利工程給排水、污水處理等行業中廣泛應用。

　　羅斯蒙特壓力變送器3051TG工作原理:工作時，高、低壓側的隔離膜片和灌充液將過程壓力傳遞給灌充液，接著灌充液將壓力傳遞到傳感器中心的傳感膜片上。傳感膜片是一個張緊的彈性元件，其位移隨所受壓而變化(對于GP差壓變送器，大氣壓如同施加在傳感膜片的低壓側一樣)。AP絕壓變送器，低壓側始終保持一個參考壓力。傳感膜片的最大位移量為0.004英寸(0.1毫米)，且位移量與壓力成正比。兩側的電容極板檢測傳感膜片的位置。傳感膜片和電容極板之間電容的差值被轉換為相應的電流，電壓或數字HART(高速可尋址遠程發送器數據公路)輸出信號。、

　　羅斯蒙特3051C壓力變送器調試方法

　　羅斯蒙特壓力、溫度、液位和流量測量技術可縮短項目執行周期，并降低成本支出。在儀表的全壽命周期內，可以幫助客戶提高正常運行時間、降低發電成本、最大限度得減少燃料成本，并增強環保性。

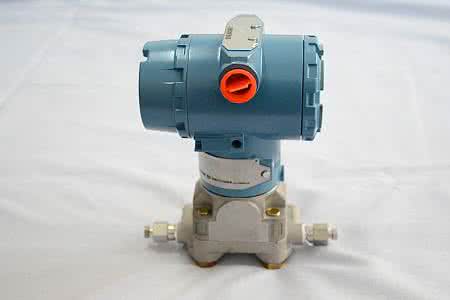

　　羅斯蒙特的3051C壓力變送器工作原理：

　　羅斯蒙特的3051C壓力變送器工作時，高、低壓側的隔離膜片和灌充液將過程壓力傳遞給灌充液，接著灌充液將壓力傳遞到傳感器中心的傳感膜片上。傳感膜片是一個張緊的彈性元件，其位移隨所受壓而變化(對于GP表壓變送器，大氣壓如同施加在傳感膜片的低壓側一樣)。AP絕壓變送器，低壓側始終保持一個參考壓力。傳感膜片的最大位移量為0.004英寸(0.1毫米)，且位移量與壓力成正比。兩側的電容極板檢測傳感膜片的位置。傳感膜片和電容極板之間電容的差值被轉換為相應的電流，電壓或數字HART(高速可尋址遠程發送器數據公路)輸出信號

　　常規差壓變送器的校準

　　先將阻尼調至零狀態，先調零點，然后加滿度壓力調滿量程，使輸出為20mA,

　　在現場調校講的是快，在此介紹零點、量程的快速調校法。調零點時對滿度幾乎沒有影響，但調滿度時對零點有影響，在不帶遷移時其影響約為量程調整量的1/5，即量程向上調整1mA，零點將向上移動約0.2mA,反之亦然。例如:輸入滿量程壓力為100Kpa,

　　該讀數為19.900mA, 調量程電位器使輸出為19.900+(20.000-19.900)*1.25=20.025mA.

　　量程增加0.125mA，則零點增加1/5*0.125=0.025.

　　調零點電位器使輸出為20.000mA.

　　零點和滿量程調校正常后，再檢查中間各刻度，看其是否超差?必要時進行微調。然后進行遷移、線性、阻尼的調整工作。

　　以下是相關提問：

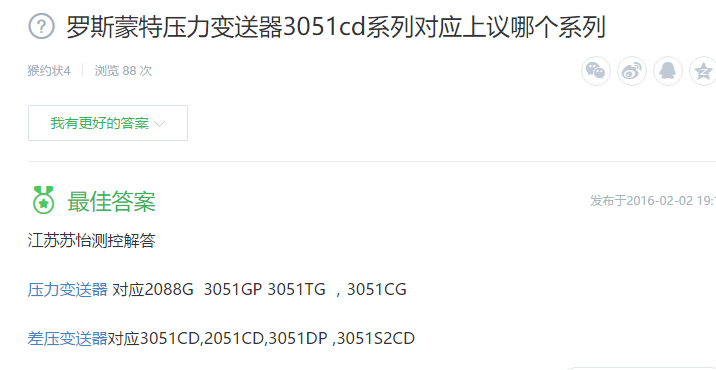

　　1、羅斯蒙特壓力變送器3051cd系列對應上議哪個系列

　　壓力變送器 對應2088G 3051GP 3051TG ，3051CG差壓變送器對應3051CD,2051CD,3051DP ,3051S2CD

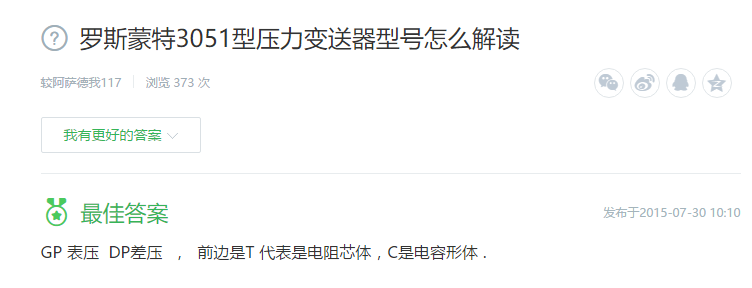

　　1、羅斯蒙特3051型壓力變送器型號怎么解讀

　　GP 表壓 DP差壓 ， 前邊是T 代表是電阻芯體，C是電容形體
