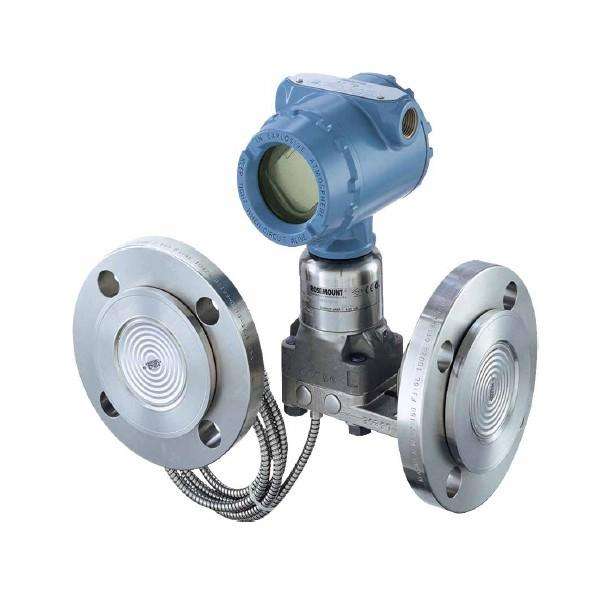

一、羅斯蒙特3051CD差壓變送器簡介
羅斯蒙特3051變送器工作原理
工作時，高、低壓側的隔離膜片和灌充液將過程壓力傳遞給灌充液，接著灌充液將壓力傳遞到傳感器中心的傳感膜片上。傳感膜片是一個張緊的彈性元件，其位移隨所受壓而變化(對于GP表壓變送器，大氣壓如同施加在傳感膜片的低壓側一樣)。低壓側始終保持一個參考壓力。傳感膜片的位移量為0.004英寸(0.1毫米)，且位移量與壓力成正比。兩側的電容極板檢測傳感膜片的位置。傳感膜片和電容極板之間電容的差值被轉換為相應的電流，電壓或數字HART(高速可尋址遠程發送器數據公路)輸出信號?？梢酝ㄟ^羅斯蒙特475手操器對其進行現場和遠程通訊。
羅斯蒙特3051差壓變送器的應用
新型羅斯蒙特3051CD差壓變送器的性能指標保證在不同工況下的精度和穩定性。靈活可變的CoPlanarTM平臺設計不但為您目前的應用需求提供方案，同時通過PlantWeb工廠管控網和現場總線技術也完全能滿足您將來的技術要求。羅斯蒙特3051CD差壓變送器小巧而質輕的共面設計，具有性能，對現場的庫存要求***低，是進口壓力變送器中的典范。3051差壓變送器采用301/305/306閥組,可節約安裝費用20%以上。因為羅斯蒙特公司可將Rosemount變送器/閥組在工廠一體化安裝。
美國Rosemount(羅斯蒙特)3051壓力變送器，工業領域中的壓力測量產品。目前在世界上有四個工廠提供原裝3051變送器，向中國供貨的為北京遠東羅斯蒙特有限公司和新加坡羅斯蒙特私人有限公司。其中1151原裝產品只有北京遠東羅斯蒙特有限公司提供。任何其它公司號稱的都是不被羅斯蒙特公司認可的。
二、羅斯蒙特3051CD差壓變送器選型手冊
| 3051C型差壓，表壓與壓力變送器 | ||||||
|
－=不提供 ·=提供
|
||||||
|
型號
|
變送器類型(選其一)
|
CD
|
CG
|
CA
|
||
|
3051CD
|
差壓變送器 |
·
|
－
|
－
|
||
|
3051CG
|
表壓變送器 |
－
|
·
|
－
|
||
|
3051CA
|
壓力變送器 |
－
|
－
|
·
|
||
|
代碼
|
壓力范圍(URL)(量程/***小量程)
|
CD
|
CG
|
CA
|
||
|
3051CD型
|
3051CG型
|
3051CA型
|
||||
|
0
|
-3至3inH2O/0.1inH2O (-747至747Pa/25Pa) |
不提供 | 不提供 |
·
|
－
|
－
|
|
1
|
-25至25inH2O/0.5inH2O (-6.22至6.22kPa/0.12k) |
-25至25inH2O/0.5inH2O (-6.22至6.22kPa/0.12k) |
0 至 30psia/0.3psia (0 至 207kPa/2.1kPa) |
·
|
·
|
·
|
|
2
|
-250至250inH2O/2.5inH2O (-62.2至62.2kPa/0.6kP) |
-250至250inH2O/2.5inH2O (-62.2至62.2kPa/0.6kP) |
0 至 150psia/1.5psia (0 至 1034kPa/10.34kPa) |
·
|
·
|
·
|
|
3
|
-1000至1000inH2O/10in (-248至248kPa/2.5k) |
-407至1000inH2O/10in (-101至249kPa/2.5k) |
0 至 800psia/8psia (0 至 5516kPa/55.16kPa) |
·
|
·
|
·
|
|
4
|
-300至300psi/3psi (-2070至2070kPa/20.7k) |
-14.7至300psi/3psi (-101至2070kPa/20.7k) |
0 至 4000psia/40psia (0 至 27 580kPa/276kPa) |
·
|
·
|
·
|
|
5
|
-2000至2000psi/20psi (-13 800至13 800kPa) |
-14.7至2000psi/20psi (-101至13 800KPa) |
不提供 |
·
|
·
|
－
|
|
代碼
|
輸出
|
CD
|
CG
|
CA
|
||
|
A
|
4-20mA，帶有基于HART協議的數字信號
|
·
|
·
|
·
|
||
|
M(1)
|
低功耗，1-5Vdc帶有基于HART協議的數字信號(0.8-3.2Vdc，用選項代碼C2)
|
·
|
·
|
·
|
||
| (1)不適用于危險場所認證選項代碼I1,N1,E4和K6。 |
| (2)符合NACE MR01-75推薦材料。 |
|
代碼
|
結構件材料
|
CD
|
CG
|
CA
|
|||
|
過程法蘭材料
|
法蘭材料
|
排液/排氣閥
|
法蘭接頭
|
||||
|
5
|
共面(Coplanar) | 電鍍碳鋼 | SST | 電鍍碳鋼 |
·
|
·
|
·
|
|
2
|
共面(Coplanar) | SST | SST | SST |
·
|
·
|
·
|
|
3(2)
|
共面(Coplanar) | 哈氏合金C | 哈氏合金C | 哈氏合金C |
·
|
·
|
·
|
|
4
|
共面(Coplanar) | 蒙乃爾 | 蒙乃爾 | 蒙乃爾 |
·
|
·
|
·
|
|
8(2)
|
共面(Coplanar) | 電鍍碳鋼 | 哈氏合金C | 電鍍碳鋼 |
·
|
·
|
·
|
|
7(2)
|
共面(Coplanar) | SST | 哈氏合金C | SST |
·
|
·
|
·
|
|
0
|
替代法蘭 |
·
|
·
|
·
|
|||
|
替代法蘭-見選項H2,H3,H4,H7,F1,F2,G1,G2,FA,FB,FC,FD或S5
|
|||||||
|
代碼
|
隔離膜片 |
CD
|
CG
|
CA
|
|
|
2
|
316L SST |
·
|
·
|
·
|
|
|
3(2)
|
哈氏合金C-276 |
·
|
·
|
·
|
|
|
4
|
蒙乃爾 |
·
|
·
|
·
|
|
|
5
|
鉭（僅適用于3051CD與CG型，量程2-5。不適用于3051CA型） |
·
|
·
|
－
|
|
|
6
|
鍍金蒙乃爾 |
·
|
·
|
·
|
|
|
代碼
|
O型環
|
CD
|
CG
|
CA
|
|
| A | 玻璃填充特氟隆 |
·
|
·
|
·
|
|
|
B
|
石墨填充特氟隆 |
·
|
·
|
·
|
|
|
代碼
|
灌充液 |
CD
|
CG
|
CA
|
|
| 1 | 硅油 |
·
|
·
|
·
|
|
|
2
|
惰性液(鹵代烴) |
·
|
·
|
－
|
|
|
代碼
|
外殼材料
|
導線管入口尺寸
|
CD
|
CG
|
CA
|
|
A
|
鋁，覆聚氨酯涂層 | 1/2-14NPT |
·
|
·
|
·
|
|
B
|
鋁，覆聚氨酯涂層 | M20×1.5(CM20) |
·
|
·
|
·
|
|
C
|
鋁，覆聚氨酯涂層 | PG13.5 |
·
|
·
|
·
|
|
D
|
鋁，覆聚氨酯涂層 | G 1/2 |
·
|
·
|
·
|
|
J
|
SST | 1/2-14NPT |
·
|
·
|
·
|
|
K
|
SST | M20×1.5(CM20) |
·
|
·
|
·
|
|
L
|
SST | PG13.5 |
·
|
·
|
·
|
| (1)不適用于危險場所認證選項代碼I1,N1,E4和K6。 |
| (2)符合NACE MR01-75推薦材料。 |
| 代碼 |
選項
|
CD
|
CG
|
CA
|
| 替代法蘭選項（要求結構件材料代碼0） |
|
|
|
|
| H2 | 傳統法蘭，316 SST，SST排液/排氣閥，SST法蘭接頭 |
·
|
·
|
·
|
| H3(1) | 傳統法蘭，哈氏合金C，哈氏合金C排液/排氣閥，哈氏合金C法蘭接頭 |
·
|
·
|
·
|
| H4 | 傳統法蘭，蒙乃爾，蒙乃爾排液/排氣閥，蒙乃爾法蘭接頭 |
·
|
·
|
·
|
| H7(1) | 傳統法蘭，316 SST，哈氏合金C排液/排氣閥，316 SST法蘭接頭 |
·
|
·
|
·
|
| FA | 液位法蘭，SST，2英寸，ANSI 150級，垂直安裝 |
·
|
·
|
·
|
| FB | 液位法蘭，SST，2英寸，ANSI 300級，垂直安裝 |
·
|
·
|
·
|
| FC | 液位法蘭，SST，3英寸，ANSI 150級，垂直安裝 |
·
|
·
|
·
|
| FD | 液位法蘭，SST，3英寸，ANSI 300級，垂直安裝 |
·
|
·
|
·
|
| FP | DIN液位法蘭，SST，DN50，PN40，垂直安裝 |
·
|
·
|
·
|
| FQ | DIN液位法蘭，SST，DN80，PN40，垂直安裝 |
·
|
·
|
·
|
| F1 | 液位法蘭，SST，3英寸，ANSI 150級，水平安裝 |
·
|
·
|
·
|
| F2 | 液位法蘭，SST，3英寸，ANSI 300級，水平安裝 |
·
|
·
|
·
|
| G1 | 液位法蘭，碳鋼，3英寸，ANSI 150級，水平安裝 |
·
|
·
|
·
|
| G2 | 液位法蘭，碳鋼，3英寸，ANSI 300級，水平安裝 |
·
|
·
|
·
|
| S5 | 裝配305一體化閥組 |
·
|
·
|
·
|
| 安裝支架 |
|
|
|
|
| B4 | 共面(Conplanar)法蘭支架，用于2in管道或面板安裝，全部為SST |
·
|
·
|
·
|
| B1 | 傳統法蘭支架，用于2英寸管道安裝，碳鋼螺栓 |
·
|
·
|
·
|
| B2 | 傳統法蘭支架，用于面板安裝，碳鋼螺栓 |
·
|
·
|
·
|
| B3 | 傳統法蘭平支架，用于2英寸管道安裝，碳鋼螺栓 |
·
|
·
|
·
|
| B7 | B1支架，配300系列SST螺栓 |
·
|
·
|
·
|
| B8 | B2支架，配300系列SST螺栓 |
·
|
·
|
·
|
| B9 | B3支架，配300系列SST螺栓 |
·
|
·
|
·
|
| BA | SST B1支架，配300系列SST螺栓 |
·
|
·
|
·
|
| BC | SST B3支架，配300系列SST螺栓 |
·
|
·
|
·
|
| (1)符合NACE MR 01-75推薦材料。 |
| (2)不適用于低功耗選項代碼M。 |
| 代碼 |
選項
|
CD
|
CG
|
CA
|
| 危險場所認證 |
|
|
|
|
| E5 | 廠家互檢(FM)隔爆認證 |
·
|
·
|
·
|
| I5 | 廠家互檢(FM)非易燃與本質安全聯合認證 |
·
|
·
|
·
|
| K5 | 廠家互檢(FM)隔爆與本質安全認證 |
·
|
·
|
·
|
| C6 | 加拿大標準協會(CSA)隔爆與本質安全認證 |
·
|
·
|
·
|
| (要求電壓42.4Vdc) |
|
|
|
|
| K6(2) | CSA與CENELEC隔爆與本質安全認證 |
·
|
·
|
·
|
| I1(2) | BASEEFA/CENELEC本質安全認證 |
·
|
·
|
·
|
| N1(2) | BASEEFA N類認證 |
·
|
·
|
·
|
| E8 | CESI/CENELEC隔爆認證 |
·
|
·
|
·
|
| E4(2) | 日本工業標準(JIS)隔爆認證 |
·
|
·
|
·
|
| E7 | 澳大利亞標準協會(SAA)隔爆認證 |
·
|
·
|
·
|
| I7 | 澳大利亞標準協會(SAA)本質安全認證 |
·
|
·
|
·
|
| 螺栓選項 |
|
|
|
|
| L4 | 奧氏體316 SST螺栓 |
·
|
·
|
·
|
| L5 | ANSI/ASTM-A-193-B7M螺栓 |
·
|
·
|
·
|
| L6 | 蒙乃爾螺栓 |
·
|
·
|
·
|
| 表頭 |
|
|
|
|
| M5 | 液晶表頭，用于鋁制外殼（僅限外殼代碼A，B，C，D） |
·
|
·
|
·
|
| M6 | 液晶表頭，用于SST外殼（僅限外殼代碼J，K，L） |
·
|
·
|
·
|
|
·
|
·
|
·
|
| (1)符合NACE MR 01-75推薦材料。 |
| (2)不適用于低功耗選項代碼M。 |
|
代碼
|
選項
|
CD
|
CG
|
CA
|
|
|
其它選項 |
|
|
|
|
Q4
|
校驗數據 |
·
|
·
|
·
|
|
Q8(1)
|
材料可跟蹤性證書，符合EN10204 3.1B |
·
|
·
|
·
|
|
J1(2)
|
只有本機零點調整 |
·
|
·
|
·
|
|
J3(2)
|
無本機零點或量程調整 |
·
|
·
|
·
|
|
T1(3)
|
耐瞬變電壓保護端子塊 |
－
|
－
|
·
|
|
C1
|
定制軟件組態（隨合同完成CDS00806-0100-4001） |
·
|
·
|
·
|
|
C2
|
0.8-3.2Vdc輸出，帶有基于HART協議的數字信號（僅限輸出代碼M） |
·
|
·
|
－
|
|
C3
|
表壓校驗（僅限3015CA型） |
－
|
－
|
·
|
|
C4(4)
|
模擬輸出級符合NAMUR推薦NE43，1994年1月18日 |
·
|
·
|
·
|
|
S1
|
一個遠傳膜片密封-參照PDS00813-0100-4016訂貨信息 |
·
|
·
|
·
|
|
S2
|
兩個遠傳膜片密封-參照PDS00813-0100-4016訂貨信息 |
·
|
－
|
－
|
|
S4(5)
|
與一體化孔板組件相連-見PDS00813-0100-4686，訂貨信息 |
·
|
·
|
·
|
|
P1
|
靜壓測試 |
·
|
·
|
·
|
|
P2
|
清洗，用于特殊應用場合 |
·
|
·
|
·
|
|
D3
|
1/4-18NPT過程連接(無法蘭接頭)（316 SST、哈氏合金、蒙乃爾） |
·
|
·
|
·
|
|
D7
|
共面(Coplanar)法蘭，無排液/排氣口（僅限SST材料） |
·
|
·
|
·
|
|
D8
|
陶瓷球排液/排氣閥 |
·
|
－
|
－
|
|
D9
|
JIS過程連接-RC1/4法蘭，帶RC1/2法蘭接頭 |
·
|
·
|
·
|
|
P9
|
4,500psig靜壓極限（僅限3051CD量程2,3） |
·
|
－
|
－
|
|
V5
|
接地螺釘組件 |
·
|
·
|
·
|
|
典型型號：3051CD 3 A 2 2 A 1 A B4
|
||||
| (1)該選項適用于傳感器膜殼與共面或傳統法蘭和接頭（3051C/P型）該選項適用于傳感器膜殼和低容室共面法蘭和接頭（帶S1選項的3051C型） |
| (2)本機零點與量程調整為標準型，除非特別指明選項代碼J1或J3。 |
| (3)不適用于選項代碼16或K6危險場所認證。 |
| (4)在工廠中預設置為符合NAMUR的操作，不能在現場改變為標準操作。 |
| (5)該選項靜壓額定值為3,000psi(20684kpa)，僅適用于無相連管道的工廠組裝，且僅限于量程 |
三、3051CD差壓變送器安裝指南
羅斯蒙特3051壓力變送器安裝主要根據介紹的應用來做參考的。下面，我們也會根據不同的應用來講述不同的安裝方式。但總共上還是分為共平面和管理直接安裝式。
一，液體的應用(附帶圖如下)
1，將分流接頭安裝在管道側面。
2，將變送器安裝在分流接頭的側面或底部。
3，安裝變送器時應使用排液、排氣閥向上。
二、氣體的應用(附帶圖如下)
1，將分流接頭安裝在管道頂部或側面。
2，將變送器安裝在分流接頭的側面或頂部
三、蒸汽的應用(附帶圖如下)
1，將分流接頭安裝在管理側面
2，將變送器安裝在分流接頭的側面或底部
3，將引壓管內充滿冷卻水。
關于3051壓力變送器的安裝我們就講到這里，還有面板和管理安裝、常規組件的安裝方式，我們將在后期給大家進行講解和介紹。如您還有關于3051壓力變送器安裝的疑問，可以和我們在線技術人員溝通。
Rosemount羅斯蒙特壓力變送器真假鑒定指導
壓力變送器樣品鑒定指導
由于美國的美國蒙特羅斯蒙特壓力變送器在中國市場強勢的聲譽，在國內一些公司非法使用其品牌，銷售和美國美國羅斯蒙特壓力變送器產品的品牌名稱相似，產品類型和產品外觀的壓力變送器產品。在艾默生過程控制有限公司(艾默生過程管理公司，公司)正式聲明：北京遠東羅斯蒙特儀表有限公司和艾默生儀器有限公司是美國在中國美國羅斯蒙特壓力變送器是唯一合法的廠家;此外，美國羅斯蒙特壓力變送器是沒有其他涉及合作，在中國境內合資或技術制造商轉移。
該產品的差壓變送器是方便用戶簡單Rosemont，可以避免因假冒產品的購買，造成不必要的損失，我們提供一些常見的產品識別方法。方法是最簡單有效的：
1壓力變送器銘牌，您可以找到生產序列號，壓力變送器，通過蒙特羅斯，銷售人員或工廠質量可以查詢到的生產日期和最終用戶的信息，以及對產品的真實性比。
2你也可以與質量部的羅斯，工廠直接接觸，壓力傳感器樣本送到部門鑒定。該方法的識別結果是最可靠的，但所需時間較長。
3壓力傳感器和蒙特真正的樣品進行了比較，包括比較的具體方法和步驟，下面看。為了更容易理解，這些照片是要遵循以下原則：羅斯，在真正的產品左邊的圖，仿冒的位于右側。
■3051的外觀差異

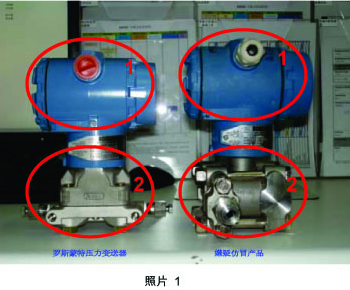

從照片1中可以看出：羅斯蒙特正品表面處理光滑良好，而嫌疑產品表面粗糙灰暗。
■3051的結構差異
如照片1中所示，羅斯蒙特正品的法蘭采用的是共面設計;而嫌疑品采用了類似于1151型的雙法蘭設計。
■3051的銘牌差異

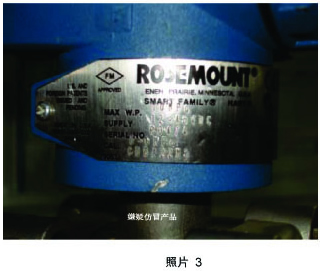

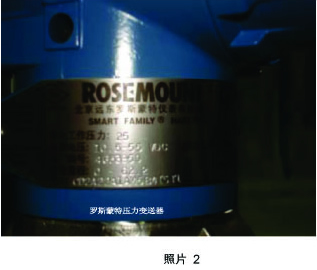

照片2顯示的是羅斯蒙特正品的銘牌，而照片3是嫌疑產品的銘牌;銘牌均標注了羅斯蒙特商標。
■3051的表頭差異

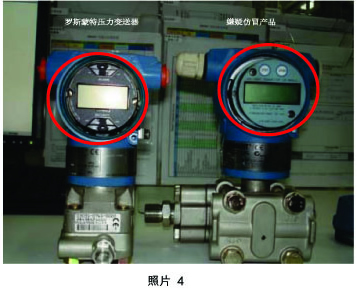

從照片4可以看出表頭的差異
■3051的接線端頭側差異
將接線端頭側拆卸后，可以發現以下差異：
1) 從顏色的差異上，可以明顯看出內側噴砂處理不同;
2) 說明標簽不同;
3) 接線端子塊不同。
■3051的變送器線路側差異
在將表頭拆卸后，可以進一步看到變送器線路側的不同，如照片6所示。
以下是相關提問：

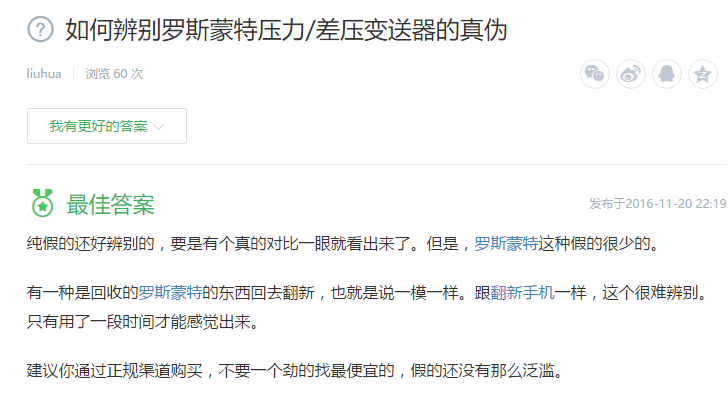

1、如何辨別羅斯蒙特壓力/差壓變送器的真偽?
純假的還好辨別的，要是有個真的對比一眼就看出來了。但是，羅斯蒙特這種假的很少的。有一種是回收的羅斯蒙特的東西回去翻新，也就是說一模一樣。跟翻新手機一樣，這個很難辨別。只有用了一段時間才能感覺出來。建議你通過正規渠道購買，不要一個勁的找最便宜的，假的還沒有那么泛濫。

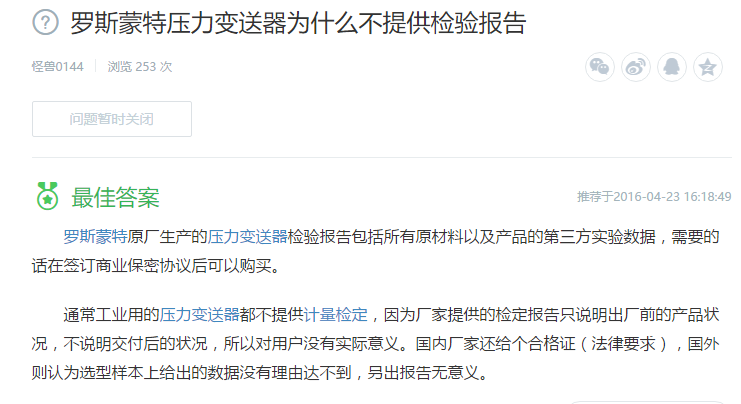

2、羅斯蒙特壓力變送器為什么不提供檢驗報告?
