工作參數

普通型

防爆型

工作粘度

＜1x10-3m2/s

＜1x10-3m2/s

開關元件

微動開關

密封開關

防爆等級

            /

Exed II CT4~T6

外殼防護等級

IP65

IP65

介質溫度

0~90℃

0~120℃

安裝位置

           /

壓力垂直向下

抗振性能

40m/s2

Max. 20m/s2

重復性誤差

≤1.5%

≤1.5%

觸點容量

AC 220V ,6A(阻性)

DC 250V ,0.25A(阻性), 60W max.

AC 250V ,5A(阻性),1250VA max

序號

對應設定值調節范圍

耐壓

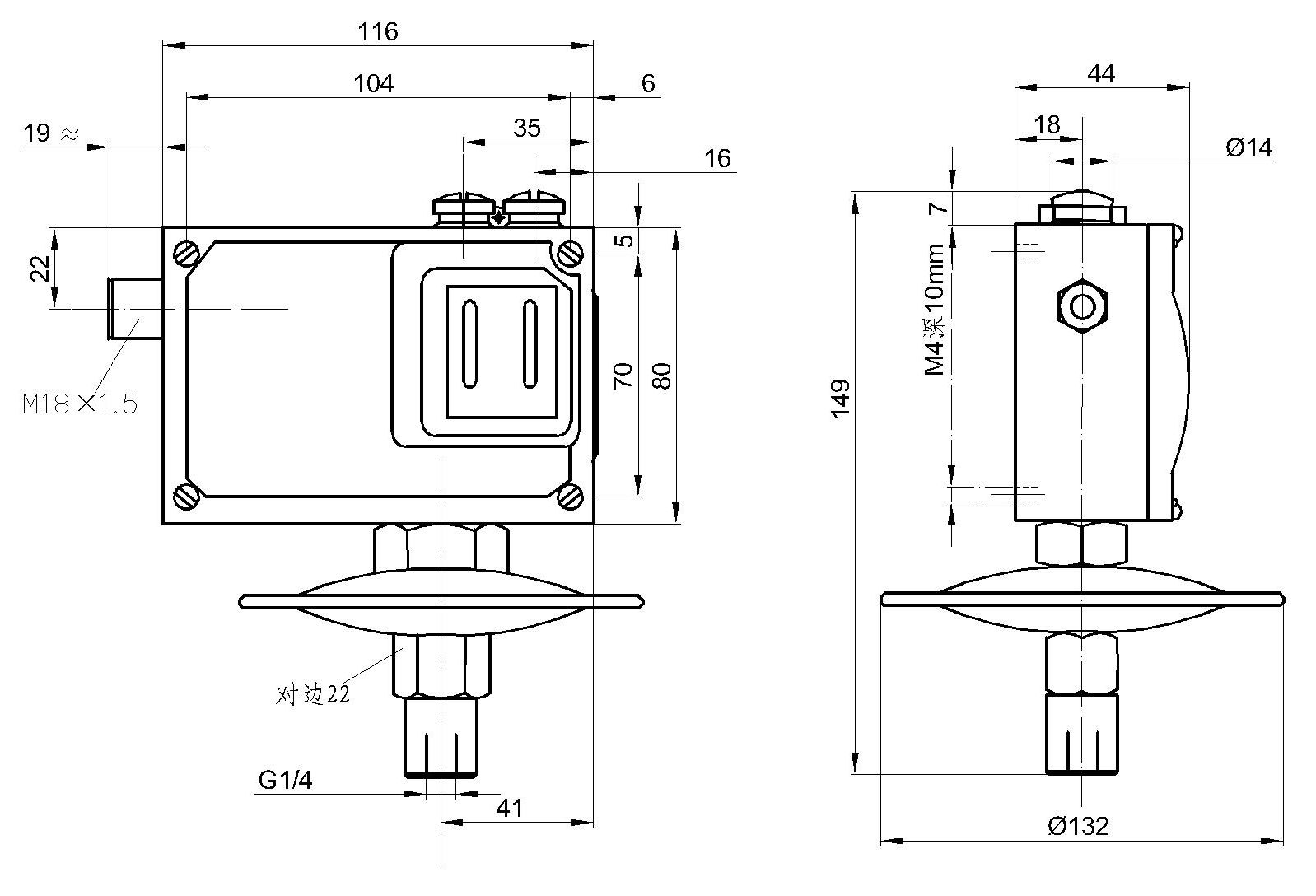

對應外形尺寸

B

K

W

01

0~2.5 (Kpa)

0~2.5 (Kpa)

-16~0 (Kpa)

50(Kpa)

普通：01

防爆：04

02

0~6 (Kpa)

0~6 (Kpa)

-10~0 (Kpa)

03

0~16 (Kpa)

0~16 (Kpa)

-6~0 (Kpa)

04

0~25 (Kpa)

0~25 (Kpa)

-2.5~0 (Kpa)

05

0.005~0.06 (Mpa)

0.005~0.06 (Mpa)

-1.6~0 (Kpa)

1.5(Mpa)

普通：02

防爆：05

06

0.005~0.1 (Mpa)

0.005~0.1 (Mpa)

0~0.6 (Kpa)

07

0.005~0.16 (Mpa)

0.005~0.16 (Mpa)

0~1.1 (Kpa)

08

0.005~0.25 (Mpa)

0.005~0.25 (Mpa)

0~1.6 (Kpa)

09

0.03~0.4 (Mpa)

0.03~0.4 (Mpa)

4(Mpa)

普通：03

防爆：06

10

0.03~0.6 (Mpa)

0.03~0.6 (Mpa)

11

0.05~1 (Mpa)

0.05~1 (Mpa)

12

0.1~1.6 (Mpa)

0.1~1.6 (Mpa)

5(Mpa)

13

0.1~2.5 (Mpa)

0.1~2.5 (Mpa)

備注：① 耐壓值的含義：即使短暫的壓力峰值也不能超過這個值。

② W型控制器的對應外形尺寸統一為普通：01，防爆：04。

型    號

說    明

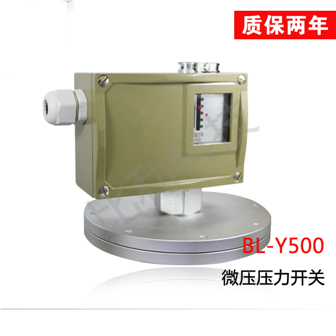

slk-Y500

-□

/□

/□

/□

儀表類型

B

切換差不可調

K

切換差可調

W

微壓開關，切換差不可調

設定值調節范圍

01

設定值調節范圍參照設定值參照表

02

03

04

05

06

07

08

09

10

11

12

13

連接方式

G

G1/4內螺紋

防爆等級

F

無防爆

E

Exed II CT4-T6
