橫河EJA120A微差壓變送器
一、產品簡介
EJA120A微差壓變送器世界首創—單晶硅諧振傳感器，高精度： 0.075% ，能夠保持長期的不亂性并且不存在滯后現象。溫度影響、靜壓影響、單向過壓影晌均可忽略不計，是一種非常理想的工控現場設備。
橫河該款智能變送器是款性能優異的微差壓變送器，精準輸出與所測流量相對應的4至20mA DC的電流信號，誤差極小。
EJA120A微差壓變送器可選擇通過與BRAIN手操器，HART275手操器或CENTUM CS/XL進行通訊，進而對變送器設定、監控等。
二、 EJA120A微差壓變送器特點
·高精度
·滯后性小、靜壓影響小、溫度影響小
·復合傳感 (a)差壓 (b)靜壓 (c)溫度
·長期穩定性
·更好的自診斷：多參量監控
·更高的信噪比：MEMS技術減小干擾和傳輸的噪聲，特別是同一芯片上進行A/D轉換時，更能改善信噪比
三、EJA120A微差壓變送器參數
調量程的參考精度：±0.2% ±0.1%HAC(高精度型)(包括從零點開始的線性、滯后性和重復性)
環境溫度影響： 總影響量/28℃(50F) ±[0.15%量程+0.20%量程上限]
電源影響：±0.005%/V(21.6V~32V DC，350Ω)
電源及負載的條件： 電源電壓為24V,最大負載570Ω

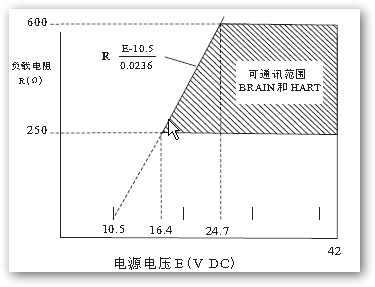

外部負載與電源電壓的關系圖：
接液部分材質：
a)膜片：哈氏合金C-276
b)容室法蘭:SCS14A
c)過程接頭:SCS14A
d)膜盒墊圈:PTFE特氟龍
e)排液/排氣塞:SUS316
f)過程接頭墊圈:PTFE特氟龍(當選擇代碼N2和N3時是氟橡膠)
非接液部分材質:
a)螺栓:SCM435,SUS630或SUH660
b)密封等級:IP67,NEMA4X,JIS C0920 防水等級
c)填充液:硅油、氟油(可選)
d)型密封圈:Buna-N
EJA120A也可以通過BRAIN手操器或CENTUM CS/μXL或HART 275手操器相互通訊，通過它們進行設定和監控等。
EJA120A型高性能的微差壓變送器用于測量微小差壓，然后將其轉變成4-20mA DC的電流信號輸出。EJA系列支持BRAIN\HART和FOUNDATION™現場總線或PROFIBSUS PA通信協議。
| 應用 |
類型 |
型號 |
膜盒 |
量程(KPa) |
最大工作壓力(KPa) |
| 微差壓 |
常規安裝 |
EJA120A |
E |
0.1-1 |
50 |
|
EJA120A的規格
|
EJA120A微差壓變送器 |
| E膜盒 |
| 測量范圍 |
-1~1kPa(-4~4inH2O) |
| 測量量程 |
0.1~1kPa(0.4~4inH2O) |
| 精度 |
±0.2% |
| 防護等級 |
IP67，NEMA 4X，和JIS C0920防浸型 |
| 防爆規格 |
FM，CENELEC ATEX，CSA，IECEx |
| 輸出信號 |
4~20mA DC或FOUNDATION 現場總線或PROFIBUS PA兩線制數字通信 |
| 電源 |
BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC)
Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC) |
| 環境溫度 |
-25~80℃(-13~176℉) |
| 過程溫度 |
-25~80℃(-13~176℉) |
| 最大工作壓力 |
50kPa (7.25psi) |
| 安裝 |
2-inch管安裝 |
| 接液部件材質 |
膜盒 |
SUS316L(膜片: 哈氏合金C-276) |
| 容室法蘭 |
SUS316 |
| 外殼 |
鋁合金或SUS316不銹鋼(可選) |
EJA120A的選型表
基本規格代碼：EJA120A-DES5A-92NN
| 第1項： 輸出信號 |
| -D |
4-20mA DC/帶數字通訊（BRAIN協議） |
| -E |
4-20mA DC/帶數字通訊（HART協議） |
| -F |
FF現場總線通訊 |
|
| 第2項： 測量量程（膜盒） |
|
| 第3項： 接液件材質 |
|
S
|
JIS SCS14A JIS SUS316L JIS SUS316 |
|
| 第4項： 過程接口 |
| 0 |
無過程接頭（Rc1/4內螺紋在容室法蘭上） |
| 1 |
Rc1/4內螺紋過程接頭 |
| 2 |
Rc1/2內螺紋過程接頭 |
| 3 |
1/4NPT內螺紋過程接頭 |
| 4 |
1/2NPT內螺紋過程接頭 |
| 5 |
無過程接頭（1/4NPT內螺紋在容室法蘭上） |
|
| 第5項： 螺栓和螺母材質 |
| A |
JIS SCM435 50KPa |
| B |
JIS SUS630 50KPa |
| C |
JIS SUH660 50KPa |
|
| 第6項： 安裝方式 |
| -2 |
垂直配管連接，右邊高壓，上部安裝過程接頭 |
| -3 |
垂直配管連接，右邊高壓，下部安裝過程接頭 |
| -6 |
垂直配管連接，左邊高壓，上部安裝過程接頭 |
| -7 |
垂直配管連接，左邊高壓，下部安裝過程接頭 |
| -8 |
水平配管連接，右邊高壓 |
| -9 |
水平配管連接，左邊高壓 |
|
| 第7項： 電氣接口 |
| 0 |
G1/2內螺紋，一個電氣接口 |
| 2 |
1/2NPT內螺紋，二個電氣接口，無盲塞 |
| 3 |
Pg13.5內螺紋，二個電氣接口，無盲塞 |
| 4 |
M20內螺紋，二個電氣接口，無盲塞 |
| 5 |
G1/2內螺紋，二個電氣接口，一個盲塞 |
| 7 |
1/2NPT內螺紋，二個電氣接口，一個盲塞 |
| 8 |
Pg13.5內螺紋，二個電氣接口，一個盲塞 |
| 9 |
M20內螺紋，二個電氣接口，一個盲塞 |
|
| 第8項： 內藏顯示表 |
| D |
數字顯示表 |
| E |
數字顯示表帶測量范圍設置鈕 |
| N |
無 |
|
| 第9項： 安裝托架 |
| A |
JIS SECC 2”管安裝（平托形） |
| B |
JIS SSUS304 2”管安裝（平托形） |
| C |
JIS SECC 2”管安裝（L形） |
| D |
JIS SSUS304 2”管安裝（L形） |
| N |
無 |
|
|
