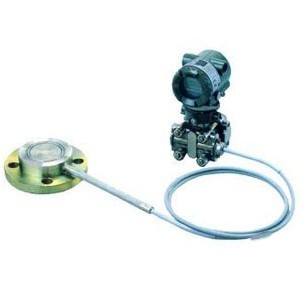

橫河EJA438隔膜密封式壓力變送器
一.產品簡介
橫河EJA438W/EJA438N型隔膜密封式壓力變送器支持HART、BRAIN和FOUNDATION?現場總線或PROFIBUS PA通信協議。主要課用于測量氣體、液體或蒸汽的流量以及密度、液位和壓力。
該系列變送器調零操作簡單，外部調零可連續調零，分辨率為0.01%。并且，在零點上下限制范圍內，可任意調零。
橫河EJA438W/EJA438N型隔膜密封式壓力變送器 采用了密封隔膜，可防止過程介質直接進入差壓變送器的壓力傳感器組件中，它們是通過注滿流體的毛細管與變送器連接的。
.
二.橫河EJA438產品特點
1.能保持零點的長期穩定性，提高的維護效率。
2.外部零點/量程調校，方便精準。
3.優異的抗干擾性：受溫度、靜壓的影響可忽略。
4.EJA變送器用具有優異的單向和大壓力過壓能力，產品可靠性以及安全性高。
三、橫河EJA438W/EJA438N型隔膜密封式壓力變送器參數
精度：當X≥Pref時,±0.2%
當X＜Pref時，±（0.15+0.05×Pref/X)%
| 膜盒 |
Pref |
| M |
20kPa{0.2kgf/c㎡} |
| A |
0.3Mpa{3kgf/c㎡} |
| B |
1.4MPa{14kgf/c㎡} |
輸出信號：4~20mA DC,帶數字通訊2線制
出錯警報：CPU或硬件出錯時狀態
上限輸出：110%≥21.6mA DC(標準）
下限輸出：-5%，≤3.2mA DC
-2.5%，≤ 3.6mA DC （適用代碼F1）
|
橫河EJA438隔膜密封式變送器的規格
| |
隔膜密封式壓力變送器 |
EJA438W/EJA438N
A膜盒 |
EJA438W
B膜盒 |
EJA438N
B膜盒 |
| 測量范圍 |
-0.1~3MPa
(-15~430psi) |
-0.1~14MPa
(-15~2000psi) |
-0.1~7MPa
(-15~1000psi) |
| 測量量程 |
0.06~3MPa
(8.6~430psi) |
0.46~14MPa
(66~2000psi) |
0.46~7MPa
(66~1000psi) |
| 精度 |
±0.2% |
±0.2% |
±0.2% |
| 防護等級 |
IP67，NEMA 4X，和JIS C0920防浸型 |
| 防爆規格 |
FM，CENECEC ATEX，CSA，TIIS，IECEx |
| 輸出信號 |
4~20mA DC或FOUNDATION™現場總線或PROFIBUS PA兩線制數字通信 |
| 電源 |
BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC)
Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC) |
| 環境溫度 |
-40~60℃ (-40~140℉) (普通型)
-30~60℃ (-22~140℉) (內藏指示器)
環境溫度必須在填充液工作溫度范圍內。 |
| 過程溫度 |
-50~300℃ (-58~572℉)
環境溫度必須在填充液工作溫度范圍內。 |
| 最大工作壓力 |
最大測量值
工作壓力必須在法蘭額定壓力范圍內。 |
| 安裝 |
變送器: 2-inch管安裝
隔膜密封: 法蘭安裝 |
| 法蘭尺寸 |
平法蘭型: 3-inch (80mm)，2-inch (50mm)
凸法蘭型: 4-inch (100mm)，3-inch (80mm) |
| 膜片材質 |
SUS316L，哈氏合金C-276，鉭材，鈦材 |
| 法蘭材質 |
S25C，SUS304，SUS316 |
| 外殼 |
鋁合金或SUS316不銹鋼(可選) |
橫河EJA438隔膜密封式變送器-選型表
基本規格代碼：EJA438W-DASJ1AA-AA01-92NN
| 第1項：輸出信號 |
| -D |
4-20mA DC/BRAIN協議數字通訊 |
| -E |
4-20mA DC/HART協議數字通訊 |
| -F |
FF現場總線通訊 |
|
| 第2項：測量量程（膜盒） |
| A |
0.06-3MPa(0.6-30kgf/cm2) |
| B |
0.46-14MPa(4.6-140kgf/cm2) |
|
| 第3項：接液件材質 |
| S |
[隔膜]JIS SUS316L [其它]JIS SUS316 |
| H |
[隔膜]哈氏合金C-276 [其它]哈氏合金 |
| T |
[隔膜]鉭 [其它]鉭 |
| U |
[隔膜]鈦 [其它]鈦 |
|
| 第4項：法蘭規格 |
| J1 |
JIS 10K |
| J2 |
JIS 20K |
| J4 |
JIS 40K |
| J6 |
JIS 63K |
| A1 |
ANSI 150 |
| A2 |
ANSI 300 |
| A4 |
ANSI 600 |
| P1 |
JPI 150 |
| P2 |
JPI 300 |
| P4 |
JPI 600 |
| D2 |
DIN PN10/16 |
| D4 |
DIN PN25/40 |
| D5 |
DIN PN64 |
| G2 |
GB PN10/16 |
| G4 |
GB PN25/40 |
| G6 |
GB PN100 |
|
| 第5項：法蘭尺寸/材質 |
| A |
50mm(2")/JIS S25C |
| B |
50mm(2")/JIS SUS304 |
| C |
50mm(2")/JIS SUS316 |
| D |
80mm(2")/JIS S25C |
| E |
80mm(2")/JIS SUS304 |
| F |
80mm(2")/JIS SUS316 |
|
| 第6項：螺栓和螺母材質 |
| A |
JIS SCM435 |
| B |
JIS SUS630/ |
|
| 第7項：充灌液 |
| -A |
一般用(硅油) 接液溫度-10-250℃ 環境溫度-10-60℃ |
| -B |
一般用(硅油) 接液溫度-30-180℃ 環境溫度-15-60℃ |
| -C |
高溫用(硅油) 接液溫度10-300℃ 環境溫度10-60℃ |
| -D |
禁油用(氟油) 接液溫度-20-120℃ 環境溫度-10-60℃ |
| -E |
低溫用乙二醇 接液溫度-50-100℃ 環境溫度-40-60℃ |
|
| 第8項： |
|
| 第9項：毛細管長度（m) |
| 01 |
毛細管長度1m |
| 02 |
毛細管長度2m |
| 03 |
毛細管長度3m |
| 04 |
毛細管長度4m |
| 05 |
毛細管長度5m |
| 06 |
毛細管長度6m |
| 07 |
毛細管長度7m |
| 08 |
毛細管長度8m |
| 09 |
毛細管長度9m |
| 10 |
毛細管長度10m |
|
| 第10項：安裝方式 |
|
| 第11項：電氣接口 |
| 0 |
G1/2內螺紋，一個電氣接口 |
| 2 |
1/2NPT內螺紋，二個電氣接口，無盲塞 |
| 3 |
Pg13.5內螺紋，二個電氣接口，無盲塞 |
| 4 |
M20內螺紋，二個電氣接口，無盲塞 |
| 5 |
G1/2內螺紋，二個電氣接口，一個盲塞 |
| 7 |
1/2NPT內螺紋，二個電氣接口，一個盲塞 |
| 8 |
Pg13.5內螺紋，二個電氣接口，一個盲塞 |
| 9 |
M20內螺紋，二個電氣接口，一個盲塞 |
|
| 第12項：內藏顯示表 |
| D |
數字顯示表 |
| E |
帶測量范圍設定按鈕的數字顯示表 |
| N |
|
|
| 第13項：安裝托架 |
| A |
JIS SECC 2”管安裝（平托形） |
| B |
JIS SUS304 2”管安裝（平托形） |
| N |
|
|
如果您對橫河EJA438W/EJA438N型隔膜密封式壓力變送器感興趣，請聯系我們www.ncpcgsc.com
