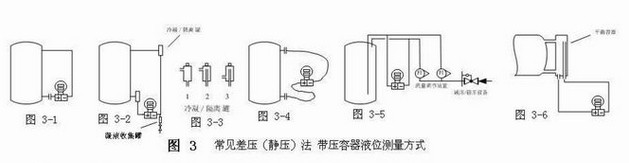

 上篇我們講到了差壓法液位測量的實際應用，下圖是幾種比較典型差壓法液位測量方式：

圖3-1是最常見的測量方式,特點是變送器正壓室與儲罐下取壓口等高。有些變送器廠家將差壓變送器的正壓室變成法蘭形式直接與設備連接，并可根據需要通過引壓管將負壓側與設備連接，并且將這種差壓變送器命名為（差壓式）液位變送器。

圖3-2中的變送器安裝位置低于儲罐下取壓口，這會對測量帶來影響，但這種影響是可以消除的。另外圖3-2中的兩個隔離/凝液罐以及一個凝液罐收集罐是需要根據不同情況選用或不用的。當然圖3-1中也可以根據需要選擇使用。

圖3-4是使用毛細管法蘭變送器進行測量，它相當于變送器測量元件中的隔離膜片延長到設備開口處，可以有效的消除粘稠、腐蝕或純在嚴重相變的介質對測量帶來的影響。

圖3-5為吹氣法液位測量，它通過穩定的向引壓管內導入空氣或惰性氣體的方法，使引壓管內傳導壓力的介質為氣體。從而避免了壓力變送器與介質的接觸，在高溫、強腐蝕的介質測量中常常用到。

圖3-6中采用了平衡容室作為測量附近，這種方式可以有效的減輕由溫度、壓力變化帶來的介質重度變化對測量的影響。

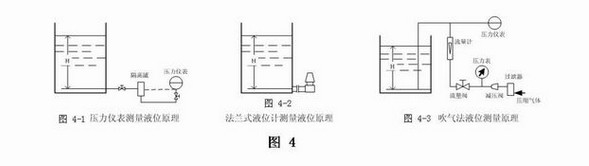

圖4是幾種敞口容器的測量形式，需要說明的是，上圖中除圖3-5外，如果將差壓變送器負壓側的管線等取消，改為直通大氣。（對于壓力變送器來說，其結構和差壓變送器是基本一樣的，只不過它的負壓側沒有管接頭）就是差壓測量敞口或常壓容器液位的應用形式。所謂“差壓”，其中的一個壓力（Pa）可以是大氣壓。
